Aluminium jest idealnym materiałem dla stolarki otworowej. Posiada wiele zalet takich jak; łatwość obróbki, odpowiednia wytrzymałość mechaniczna, duża odporność na warunki atmosferyczne, wysoki współczynnik izolacji cieplnej, mała waga konstrukcji, estetyczne wykonanie i duża kolorystyka w skali RAL. W produkowanej przez naszą firmę stolarce aluminiowej stosujemy systemy Aluprof, Alusystem i Ponzio. Dają one nieograniczone możliwości zastosowań. Systemy te posiadają wszystkie wymagane certyfikaty i aprobaty ITB.
Alupfor

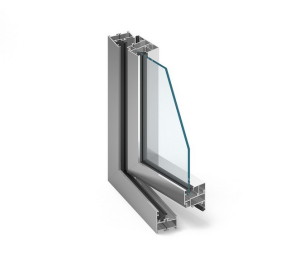

MB-45 jest nowoczesnym systemem aluminiowym, służącym do wykonywania nie wymagających izolacji termicznej elementów architektonicznej zabudowy wewnętrznej i zewnętrznej, np.: różnych typów ścianek działowych, okien, drzwi, w tym drzwi przesuwanych ręcznie i automatycznie, drzwi wahadłowych, wiatrołapów, witryn, boksów kasowych, gablot, konstrukcji przestrzennych.
Głębokość konstrukcyjna kształtowników okna wynosi: 45 mm (ościeżnica), 54 mm (skrzydło), a drzwi odpowiednio: 45 mm i 45 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy - w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.
Istotnym walorem systemu MB-45 jest możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych.
Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okienno-drzwiowymi MB-60 i MB-70. Uniwersalność i atrakcyjność systemu dodatkowo zwiększa możliwość dokonania wyboru pomiędzy kilkoma wariantami rozwiązań, w przypadku różnych szczegółów konstrukcyjnych, np. uszczelnienia dolnego skrzydeł drzwi, uszczelnień drzwi przesuwanych i wahadłowych, kształtu listew przyszybowych, kształtu i wysokości progów drzwiowych.
System pozwala na stosowanie zestawów szybowych grubości od 2 mm do 35 mm w skrzydłach okien oraz od 2 mm do 26 mm w oknach stałych i skrzydłach drzwi.

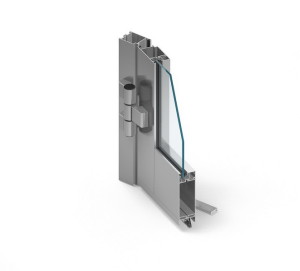

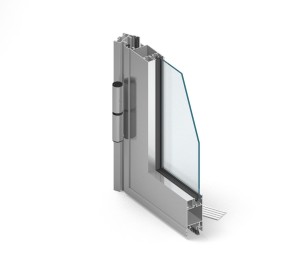

System MB-45S służy do wykonywania drzwi wyposażonych w okucia wrębowe oraz ścianek działowych z drzwiami. Jest częścią systemu okienno-drzwiowego MB-45.
Głębokość konstrukcyjna kształtowników wynosi 45 mm. Szyby lub inne wypełnienia montowane są za pomocą listew i uszczelek przyszybowych. Konstrukcja drzwi pozwala na stosowanie zestawów szybowych grubości od 2 mm do 26 mm.

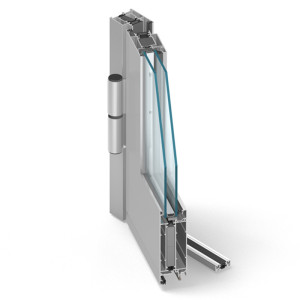

System MB-59S służy do wykonywania wymagających izolacji termicznej i akustycznej elementów zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, itd.
Głębokość konstrukcyjna kształtowników okien wynosi w nim: 50 mm dla ościeżnic i 59 mm dla skrzydeł. Powierzchnie zewnętrzne tych kształtowników leżą na jednej płaszczyźnie. Głębokość konstrukcyjna kształtowników drzwi zarówno dla ościeżnic jak i skrzydeł wynosi 50 mm. Efekt skrzydeł zlicowanych z ościeżnicą uzyskany jest dzięki temu tak od strony wewnętrznej, jak i od zewnętrznej.
Prawie wszystkie kształtowniki okienne i drzwiowe mają konstrukcję trzykomorową, gdzie centralną komorę stanowi komora izolacyjna pomiędzy przekładkami termicznymi. Dzięki takiemu rozwiązaniu udało się uzyskać smukłe, ekonomiczne oraz sztywne profile. System połączeń za pomocą przekładki termicznej pozwala na stosowanie profili dwukolorowych - innych wewnątrz, innych na zewnątrz elewacji. W MB-59S zastosowano profilowane przekładki termiczne w kształcie „omega” z poliamidu wzmocnionego włóknem szklanym. Taki kształt przekładek gwarantuje bardzo dobrą izolację termiczną oraz prawidłowe odwodnienie wewnętrznych komór profilu.
Wypełnienia w skrzydłach okien mogą mieć grubość od 4,5 mm do 40,5 mm, w drzwiach, witrynach i oknach stałych: od 4,5 mm do 31,5 mm.
Jedną z podstawowych zalet systemu MB-59S jest duża swoboda w doborze okuć i sposobów ich mocowania. Konstrukcja profili drzwi, dzięki zastosowanym specjalnym rowkom, pozwala bez obróbki mocować różnego typu zawiasy tzw. „wrębowe”, a także zaczepy i rygle. Drzwi mogą być również zaopatrzone w tradycyjnie mocowane zawiasy nawierzchniowe. Kształtowniki okien posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO, zarówno przeznaczone do okien aluminiowych jak i tworzywowych. Rozwiązania te umożliwiają montaż okuć większości renomowanych firm.
Istotnym walorem prezentowanej konstrukcji jest również możliwość gięcia profili i wykonywania różnego rodzaju łuków oraz konstrukcji łukowych.
W systemie MB-59S można wykonywać okna o tradycyjnym sposobie otwierania: przymykowe, rozwierane, uchylne, uchylno-rozwierane lub uchylno-przesuwne, system ten jest również podstawą takich konstrukcji, jak okna otwierane na zewnętrz MB-59S Casement, okna obrotowe MB-59S Pivot oraz drzwi ekonomiczne MB-59SE. Większość z tych konstrukcji dostępna jest także w wersji o podwyższonej izolacyjności termicznej.
Parametry techniczne MB-59S:
Infiltracja powietrza:
okna: klasa 4, drzwi: klasa 2, EN 1026:2001; EN 12207:2001
Szczelność na wodę opadową:
okna: klasa E750 do E1500, drzwi: klasa 3A, EN 1027:2001; EN 12208:2001
Odporność na obciążenie wiatrem:
okna: klasa B3/C2 do BE2400/C5, drzwi: klasa C, EN 12211:2001; EN 12210:2001

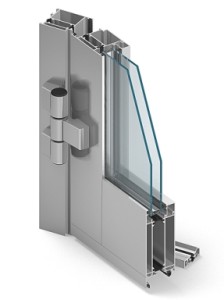

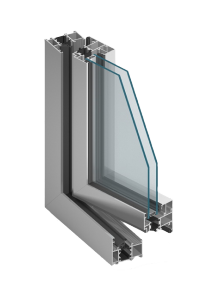

MB-60 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.
Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 60 mm (ościeżnica), 69 mm (skrzydło), a drzwi odpowiednio: 60 mm i 60 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy - w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.
Istnieje możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych.
System MB-60 charakteryzuje się niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu przekładek termicznych i uszczelek. Dla profili systemu MB-60 współczynnik przenikania ciepła Uf wynosi: dla okien: od 2,0 W/m2K, dla drzwi: od 2,30 W/m2K. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 24 (okna) i 14 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Próg wykonany z HPVC oraz uszczelki z EPDM gwarantują dobrą izolację termiczną skrzydeł drzwi oraz szczelność na przenikanie wody i powietrza.
Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okienno-drzwiowymi MB-45, MB-59S i MB-70. Przyjęcie takiego założenia konstrukcyjnego pozwoliło uzyskać i zastosować wiele kompatybilnych elementów w tych systemach, np.: wspólnych listew przyszybowych, narożników, listew uszczelniających, uszczelek przyszybowych i przymykowych, wspólnych okuć, zamków, zawias oraz wiele identycznych procesów technologicznych jak kołkowanie
łączników przewiązek i poprzeczek, klejenie narożników, wykrawanie różnych wybrań, itd.Jednym z efektów tej unifikacji jest to, że wygląd zarówno zewnętrzny jak i wewnętrzny wyrobów: okien, drzwi, itd., wykonanych w różnych systemach zabudowy zewnętrznej lub wewnętrznej jest niemal identyczny.
System MB-60 jest podstawą rozwiązań o podwyższonej izolacyjności termicznej: MB-60HI, MB-60US HI, MB-60E HI, MB-60EF HI.
Na bazie tego systemu można także wykonywać konstrukcje antywłamaniowe.

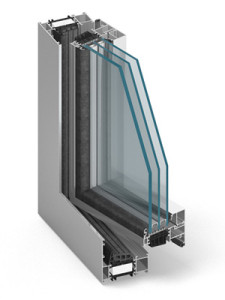

System okienno-drzwiowy MB-86 to produkt o bardzo dobrych parametrach, dający możliwość zaspokojenia różnorodnych potrzeb użytkowników. Konstrukcja jego kształtowników posiada 3 warianty wykonania w zależności od wymagań oszczędności energii cieplnej: ST, SI i AERO. MB-86 to pierwszy w świecie system aluminiowych okien i drzwi, w którym zastosowany został aerożel - materiał o doskonałej izolacyjności termicznej. Do zalet systemu MB-86 należy także wysoka wytrzymałość profili, umożliwiająca wykonywanie konstrukcji o dużych gabarytach i ciężarze.
Cechy, które wpływają na funkcjonalność i estetykę konstrukcji wykonanych w systemie MB-86:
- szerokie przekładki termiczne o nowym kształcie, pozwalające na zastosowanie dodatkowej przegrody w strefie izolacji profili
- dwukomponentowa uszczelka centralna doskonale uszczelnia i izoluje termicznie przestrzeń pomiędzy skrzydłem i ościeżnicą
- duży zakres kształtowników gwarantuje uzyskanie wymaganej estetyki i wytrzymałości konstrukcji
- listwy do szklenia z dodatkowym uszczelnieniem, dostępne w trzech wariantach: Standard, Prestige i Style
- kształty profili dostosowane do montażu różnych rodzajów okuć obwiedniowych, w tym także zawiasów ukrytych
- szeroki zakres szklenia pozwala na stosowanie wszystkich spotykanych typów szyb, w tym także dwukomorowych, akustycznych lub antywłamaniowych
- odwodnienie profili dostępne w dwóch wariantach: tradycyjne lub ukryte
Parametry techniczne systemu:
Przepuszczalność powietrza: okna: klasa 4, drzwi: klasa3, PN-EN 12207:2001
Wodoszczelność: okna klasa E 1500 Pa, drzwi: klasa 5A (200 PA) PN-EN 12208:2001
Izolacyjność termiczna (Uf):
MB-86 ST: okna: od 1,39 W/(m2K), drzwi: od 2,16 W/ (m2K)
MB-86 SI: okna: od 0,92 W/(m2K), drzwi: od 1,76 W/ (m2K), drzwi: MB-86 SI+: od 1,49 m2K
MB-86 AERO: okna: od 0,57 W/(m2K),
drzwi: od 1,22 W/(m2K)
Odporność na obciążenie wiatrem:
okna: klasa C5, drzwi: klasa C1/B1, PN-EN 12210:2001
Na bazie systemu MB-86 można także wykonywać drzwi panelowe, które dają bogate możliwości estetyczne i są w stanie spełnić oczekiwania najbardziej wymagających użytkowników
System okienno-drzwiowy MB-86 to produkt o bardzo dobrych parametrach, dający możliwość zaspokojenia różnorodnych potrzeb użytkowników. Konstrukcja jego kształtowników posiada 3 warianty wykonania w zależności od wymagań oszczędności energii cieplnej: ST, SI i AERO. MB-86 to pierwszy w świecie system aluminiowych okien i drzwi, w którym zastosowany został aerożel - materiał o doskonałej izolacyjności termicznej. Do zalet systemu MB-86 należy także wysoka wytrzymałość profili, umożliwiająca wykonywanie konstrukcji o dużych gabarytach i ciężarze.
Cechy, które wpływają na funkcjonalność i estetykę konstrukcji wykonanych w systemie MB-86:
- szerokie przekładki termiczne o nowym kształcie, pozwalające na zastosowanie dodatkowej przegrody w strefie izolacji profili
- dwukomponentowa uszczelka centralna doskonale uszczelnia i izoluje termicznie przestrzeń pomiędzy skrzydłem i ościeżnicą
- duży zakres kształtowników gwarantuje uzyskanie wymaganej estetyki i wytrzymałości konstrukcji
- listwy do szklenia z dodatkowym uszczelnieniem, dostępne w trzech wariantach: Standard, Prestige i Style
- kształty profili dostosowane do montażu różnych rodzajów okuć obwiedniowych, w tym także zawiasów ukrytych
- szeroki zakres szklenia pozwala na stosowanie wszystkich spotykanych typów szyb, w tym także dwukomorowych, akustycznych lub antywłamaniowych
- odwodnienie profili dostępne w dwóch wariantach: tradycyjne lub ukryte
Parametry techniczne systemu:
Przepuszczalność powietrza: okna: klasa 4, drzwi: klasa3, PN-EN 12207:2001
Wodoszczelność: okna klasa E 1500 Pa, drzwi: klasa 5A (200 PA) PN-EN 12208:2001
Izolacyjność termiczna (Uf):
MB-86 ST: okna: od 1,39 W/(m2K), drzwi: od 2,16 W/ (m2K)
MB-86 SI: okna: od 0,92 W/(m2K), drzwi: od 1,76 W/ (m2K), drzwi: MB-86 SI+: od 1,49 m2K
MB-86 AERO: okna: od 0,57 W/(m2K),
drzwi: od 1,22 W/(m2K)
Odporność na obciążenie wiatrem:
okna: klasa C5, drzwi: klasa C1/B1, PN-EN 12210:2001
Na bazie systemu MB-86 można także wykonywać drzwi panelowe, które dają bogate możliwości estetyczne i są w stanie spełnić oczekiwania najbardziej wymagających użytkowników
Alusystem

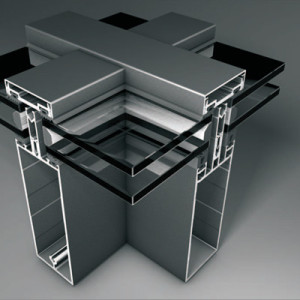

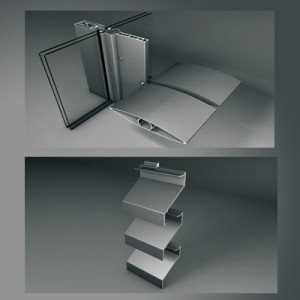

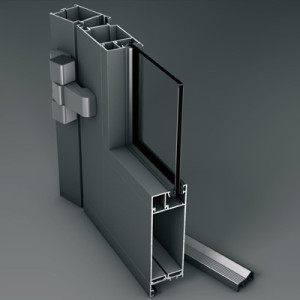

Profile do budowy okien i ścianek działowych systemu ASP 45 cechuje zwarta budowa, która wpływa na wysoką sztywność przegród i przepierzeń. Sprawia to, że są one wyjątkowo trwałe. Przedzielenia wewnętrzne mogą być budowane w różnych konfiguracjach. Łączone mogą być pod typowymi kątami 90 i 135 stopni jaki i dowolnymi - służy do tego adapter rurowy. Istnieje również możliwość wzmacniania pionowych słupów profilem tubowym. Rozwiązanie to stosujemy przy bardzo wysokich konstrukcjach w celu zwiększenia sztywności ściany.
Okna ścianki i drzwi systemu ASP 45 posiadają stosowne dopuszczenia na terenie Polski i Unii Europejskiej - Aprobata techniczna AT-15-8220/2009. Zostały przebadane w Instytucie Techniki budowlanej w celu potwierdzenia wysokich parametrów wytrzymałościowych. Nowatorskie rozwiązania zastosowane w tym systemie objęte sa zgłoszeniami ochronnymi Urzędu patentowego RP.
System drzwiowy ASP 45 wyposażony jest w indywidualny system okuć serii inox line. Wszystkie elementy mocowanie są w specjalnych gniazdach wytworzonych w profilu aluminiowym i mocowane w pogrubionych ścianach aluminiowych w czterech punktach. Rozwiązanie to, zastosowane w profilach ASP w sposób istotny wpływa na trwałość mocowania okuć i jest chronione zgłoszeniem patentowym. System posiada kilka różnych futryn i skrzydeł przeznaczonych dla drzwi zarówno o dużym gabarycie i ciężarze, jak i do ciasnych otworów wymagających dużego światła przejścia. Zawiasy drzwiowe cechuje wysoka trwałość sięgająca 2 mln cykli co stanowi parametr 10-krotnie większy niż wymaga norma europejska (badanie wykonane dla drzwi o ciężarze 134kg).
W obrębie systemu ASP 45 istnieją rozwiązania dodatkowe np. elementy żaluzji wentylacyjnej, listw aluminiowych panelowych.

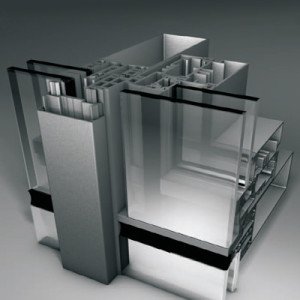

System zewnętrznych ścian osłonowych z odmianą o podwyższonej izolacyjności cieplnej HI (U = 1,05 W*M /K). Rozwiązania zastosowane umożliwiają wykonywanie ścian o różnym kącie pochylenia w pionie poziomie i bokach oraz wykonywanie konstrukcji przestrzennych piramid, walców, stożków. System jest zgodny z PN EN oraz posiada badania typu do Polskiej Normy.
System zewnętrznych ścian osłonowych z odmianą o podwyższonej izolacyjności cieplnej HI. Rozwiązania szkła strukturalnego mocowanego rusztu fasady aluminiowej pozwalają dowolnie tworzyć kształty fasad przestrzennych. W systemie fasady strukturalnej można stosować okna zintegrowane wychylne na zewnątrz. Rozwiązania zastosowane są zgodne z PN EN oraz posiadają badania typu do Polskiej Normy.

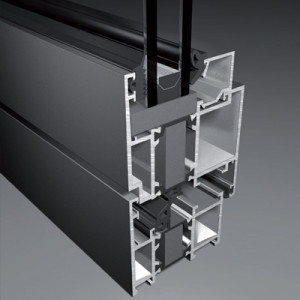

Okna w systemie ASP 60 cechuje zwarta budowa, która wpływa na wysoką sztywność profilu. Sprawia to, że są one wyjątkowo trwałe. Wyposażając je w dodatkowe wkłady termoizolacyjne radykalnie zmieniamy parametry izolacyjne. Ulepszamy w ten sposób parametry techniczne mające wpływ na ochronę cieplną budynku. Uzyskane w ten sposób 5 komór sprawia, że współczynnik przenikania ciepła osiąga wartość między 1,2 a 1,9 W/mkw (w zależności od rozmiaru okna i zastosowanej szyby). Istnieją również rozwiązania okien z dodatkowymi fartuchami EPDM mocowanymi bezpośrednio do czoła futryny. Rozwiązanie te pozwala trwale i elastycznie zamontować okno do muru i zapewniają paro i wiatroizolację na długie lata. Okna systemu ASP 60 posiadają stosowne dopuszczenia do stosowania na terenie Polski i Unii Europejskiej. Zostały przebadane w notyfikowanych laboratoriach i mogą być oznaczone znakiem budowlanym B oraz CE. Nowatorskie rozwiązania zastosowane w tym systemie objęte sa zgłoszeniami ochronnymi Urzędu patentowego RP.

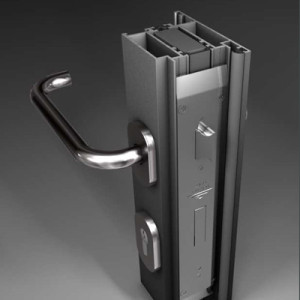

System drzwiowy ASP 60 wyposażony jest w indywidualny system okuć serii inox line. Wszystkie elementy mocowanie są w specjalnych gniazdach wytworzonych w profilu aluminiowym i mocowane w pogrubionych ścianach aluminiowych w czterech punktach. Rozwiązanie to, zastosowane w profilach ASP w sposób istotny wpływa na trwałość mocowania okuć i jest chronione zgłoszeniem patentowym. System posiada kilka różnych futryn i skrzydeł przeznaczonych dla drzwi zarówno o dużym gabarycie i ciężarze, jak i do ciasnych otworów wymagających dużego światła przejścia. Zawiasy drzwiowe cechuje wysoka trwałość sięgająca 2 mln cykli co stanowi parametr 10-krotnie większy niż wymaga norma europejska (badanie wykonane dla drzwi o ciężarze 134kg).
Ponzio
PT 50
System profili aluminiowych bez izolacji termicznej. Przeznaczony jest głównie do wykonywania zabudowy wewnętrznej: wiatrołapów, boksów kasowych, gablot i ścianek działowych. Służy także do wykonania drzwi przesuwnych (sterowanych ręcznie lub automatycznie), wahadłowych oraz dymoszczelnych.
System PT 50 pozwala na zastosowanie wypełnień szklanych, paneli aluminiowych, wypełnień typu „sandwich”, płyt meblowych, gipsowo-kartonowych oraz poliwęglanowych o grubości 1-40 milimetrów. Głębokość konstrukcyjna kształtowników – dla ościeżnic i skrzydeł - wynosi 52-60 mm. PT 50 to zarówno system drzwi przymykowych, jak również współpłaszczyznowych z zawiasem wrębowym. Zaletą mocowanych osiowo zawiasów jest łatwość montażu oraz regulacja w trzech płaszczyznach.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Wypełnienia
szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne
Dopuszczenia i świadectwa jakości
Aprobata Techniczna ITB AT-15-5214/2012 "Drzwi wewnętrzne dymoszczelne i ogólnego stosowania oraz segmenty ścian działowych systemu Ponzio PT 50"

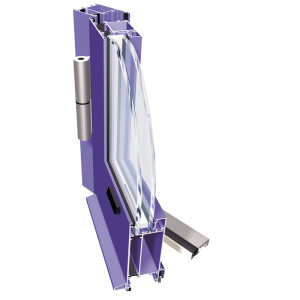

PT 52
System przeznaczony do wykonywania elementów zabudowy zewnętrznej, które wymagają izolacji termicznej. Konstrukcje wykonane w systemie PT 52 zakwalifikowane są do grupy materiałowej RMG 2.1.
System stwarza możliwość zastosowania wielu rozwiązań przy wykonywaniu różnego typu okien, drzwi i konstrukcji przestrzennych.
Zastosowane przekładki termiczne, proste i w kształcie omegi, zapewniają prawidłowe odwodnienie konstrukcji.
Głębokość kształtowników, dla ościeżnic i skrzydeł, wynosi 52-60 mm.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Charakterystyka
- ścisłe powiązanie z innymi systemami rodziny Ponzio;
- możliwość „wpięcia” okien i drzwi do systemów fasadowych;
- możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej) i drzwi (obie płaszczyzny zarówno po stronie wewnętrznej jak i zewnętrznej);
- zastosowania wypełnień przeziernych lub nieprzeziernych o grubości 1-40 mm;
- gięcia profili;
- możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM o doskonałej izolacyjności termicznej, estetycznym wyglądzie i prostych w montażu;
- wiele wariantów wykonania skrzydeł drzwiowych;
- wiele sposobów wykonania połączeń narożnych poprzez skręcanie, kołkowanie lub zagniatanie.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła Uf = 2,4-2,75 W/m2K
Wypełnienia
szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne
Sposoby wykończenia powierzchni
malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna
Uszczelki
z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2
Akcesoria
złączki narożne, wkrety, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej
Okucia
tylko renomowanych firm: Fapim, Savio, Erreti, Iseo, Cisa, Hautau, Geze, KFV, itp.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351

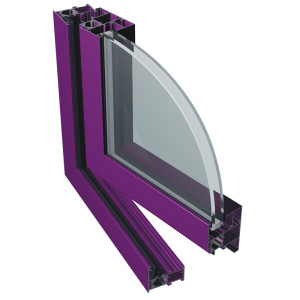

PE 52
Ekonomiczny system posiada trzykomorową konstrukcję profili z rowkiem okuciowym w standardzie "euro" oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 52 mm, a dla skrzydeł 60 mm. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 52 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Charakterystyka
- ścisłe powiązanie z innymi systemami rodziny Ponzio;
- możliwość stosowania okuć z rowkiem „euro” oraz PVC;
- możliwość wykonania konstrukcji łukowych;
- możliwość zastosowania wypełnień o grubości 10-43 mm;
- możliwość wykonywania połączeń narożnych skręcanych lub zagniatanych;
- skrzydła okienne zlicowane po stronie zewnętrznej.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła Uf = 2,1-2,5 W/m2K/
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna
Uszczelki
z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2
Akcesoria
złączki narożne, wkręty, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej
Okucia
Sobinco, SAVIO, Winkhaus,
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1

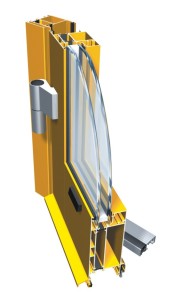

PT 60
System przeznaczony do wykonywania elementów zabudowy zewnętrznej, wymagających izolacji termicznej. Trzykomorowa konstrukcja usprawnia funkcjonowanie systemu i zachęca inwestorów do jego stosowania. Dodatkowa komora powoduje zwiększenie sztywności, dzięki temu w PT 60 można wykonywać konstrukcje o dużych gabarytach. System pozwala na wykonywanie zarówno konstrukcji okien oraz jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz o różnych rozwiązaniach progowych. Możliwe jest rónież wykonanie drzwi z centralnym rowkiem okuciowym (tzw. dowrębowych). System zapewnia prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515
Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Izolacyjność termiczna
Współczynnik przenikania ciepła Uf = 2,6-2,8 W/m2K
Wypełnienia
szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne
sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1
Certyfikat Zgodności: 2 klasa antywłamaniowości wg PN ENV 1627:2006

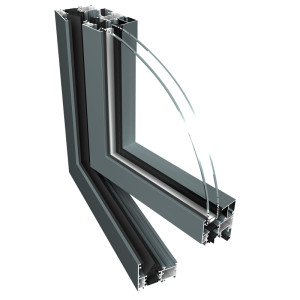

PE 60
System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie „euro” oraz z rowkiem okuciowym stosowanych w oknach i drzwiach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 60 mm, a dla skrzydeł 68 mm. Szersza, w porównaniu z systemem PE 52, przekładka termiczna 24 mm oraz dwukomponentowa, uszczelka centralna gwarantują uzyskanie wysokich parametrów termicznych. Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 60 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Izolacyjność termiczna
Współczynnik przenikania ciepła Uf = 2,0-2,2 W/m2K
Wypełnienia
szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1
Badania w zakresie odporności na włamanie: Klasa RC2 wg PN-EN 1627:2011
PE 68 OKNA
System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie „euro” oraz z rowkiem okuciowym stosowanych w drzwiach i oknach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 68 mm, a dla skrzydeł 76 mm. Zoptymalizowana przekładka termiczna 32 mm oraz jedno lub dwukomponentowa uszczelka centralna gwarantują uzyskanie wysokich parametrów termicznych. W wersji PE 68+ z zamknięciem komory podszybowej Uf wynosi od 1,5 W/m2K. Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 68 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.
Kształtowniki aluminiowe EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Izolacyjność termiczna Współczynnik przenikania ciepła Uf od 1,5 W/m2K
Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 18-59 mm;
Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN-EN 14351-1 Certyfikat w zakresie odporności na włamanie: Klasa RC2 wg PN-EN 1627-2011; Klasa RC3 wg PN-EN 1627-2012

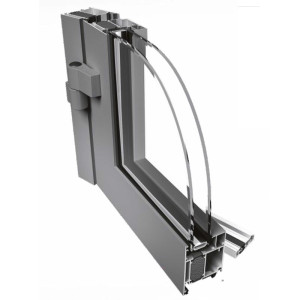

PE 68 DRZWI
Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych. System posiada konstrukcję profili współpłaszczyznowych (luz wrębowy wynosi 18mm) oraz możliwość zastosowania listew przyszybowych do rowka w standardzie euro. W PE 68 zastosowano profilowane przekładki termiczne o szerokości 24 mm. Specjalnie zaprojektowane, kompatybilne profile umożliwiają łatwe połączenie drzwi z witryną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 68 mm. System daje możliwość szklenia dwu i trzyszybowego do grubości 51 mm. Ramowy współczynnik przenikania ciepła wynosi od 1,5 do 2,1 W/m2K. W systemie można stosować szeroką gamę okuć oraz zamków drzwiowych. PE 68 pozwala na wykonywanie połączeń narożnych zarówno zagniatanych, jak i skręcanych.
Kształtowniki aluminiowe EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Izolacyjność termiczna współczynnik przenikania ciepła Uf od 1,5 do 2,1 W/m2K

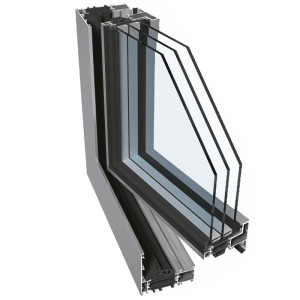

PE 78N OKNA
System kształtowników trzykomorowej konstrukcji profili kształtowników rowkiem okuciowym w standardzie „euro” oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych.
Jest przeznaczony do konstrukcji okien o bardzo wysokich wymogach izolacyjności termicznej.
Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 78 mm, a dla skrzydeł 86 mm.
Zastosowanie wielokomorowych przekładek termicznych 42 mm oraz dwukomponentowej uszczelki centralnej pozwala na uzyskanie wysokiej izolacyjności termicznej. W wersji PE 78N ramowy współczynnik przenikania ciepła wynosi od 1,7 W/m2K. W wersji cieplejszej PE 78N+ z zamknięciem komory podszybowej, Uf wynosi od 1,3 W/m2K.
System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 78N zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Izolacyjność termiczna Uf od 1,3 W/m2K
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1
Certyfikat w zakresie odporności na włamanie: Klasa RC2 wg PN-EN 1627:2011, Klasa RC3 wg PN-EN 1627:2012

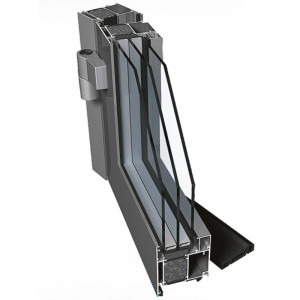

PE 78N DRZWI
Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych. System posiada konstrukcję profili współpłaszczyznowych (luz wrębowy wynosi 18mm) oraz możliwość zastosowania listew przyszybowych do rowka w standardzie euro.
W PE 78N zastosowano profilowane przekładki termiczne o szerokości 34 mm.
Specjalnie zaprojektowane, kompatybilne profile umożliwiają łatwe połączenie drzwi z witryną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm.
W systemie można stosować szeroką gamę okuć oraz zamków drzwiowych. PE 78N pozwala na wykonywanie połączeń narożnych zarówno zagniatanych, jak i skręcanych. Posiada różne rozwiązania progowe (także próg PVC), które nie tylko skutecznie doszczelniają próg, odprowadzając wodę na zewnątrz, ale charakteryzują się także lepszą izolacyjnością termiczną.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1
Izolacyjność termiczna
Współczynnik przenikania ciepła Uf od 1,5 W/m2K
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 23-61 mm
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1
Certyfikat w zakresie odporności na włamanie: Klasa RC2 wg PN-EN 1627:2012

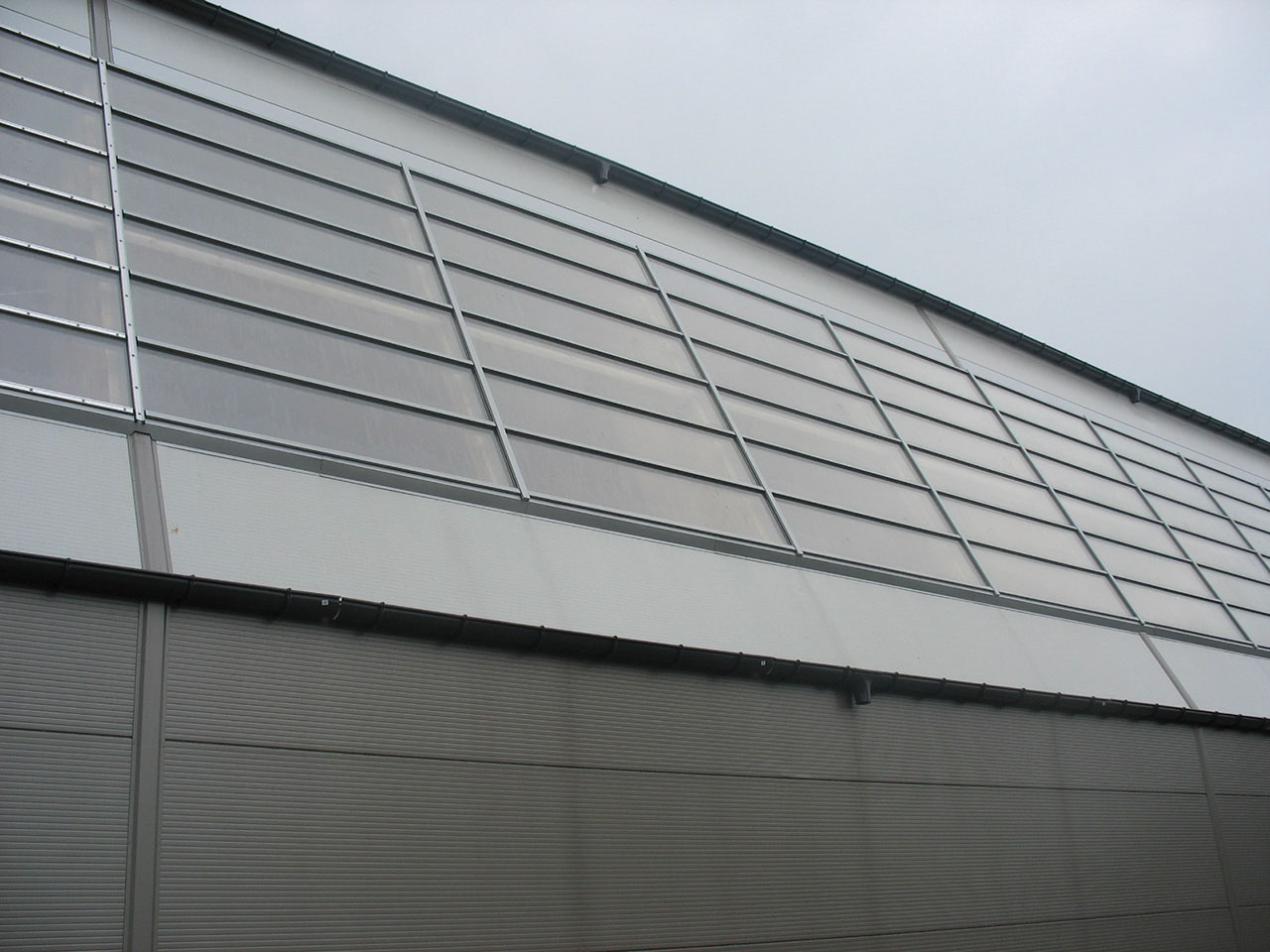

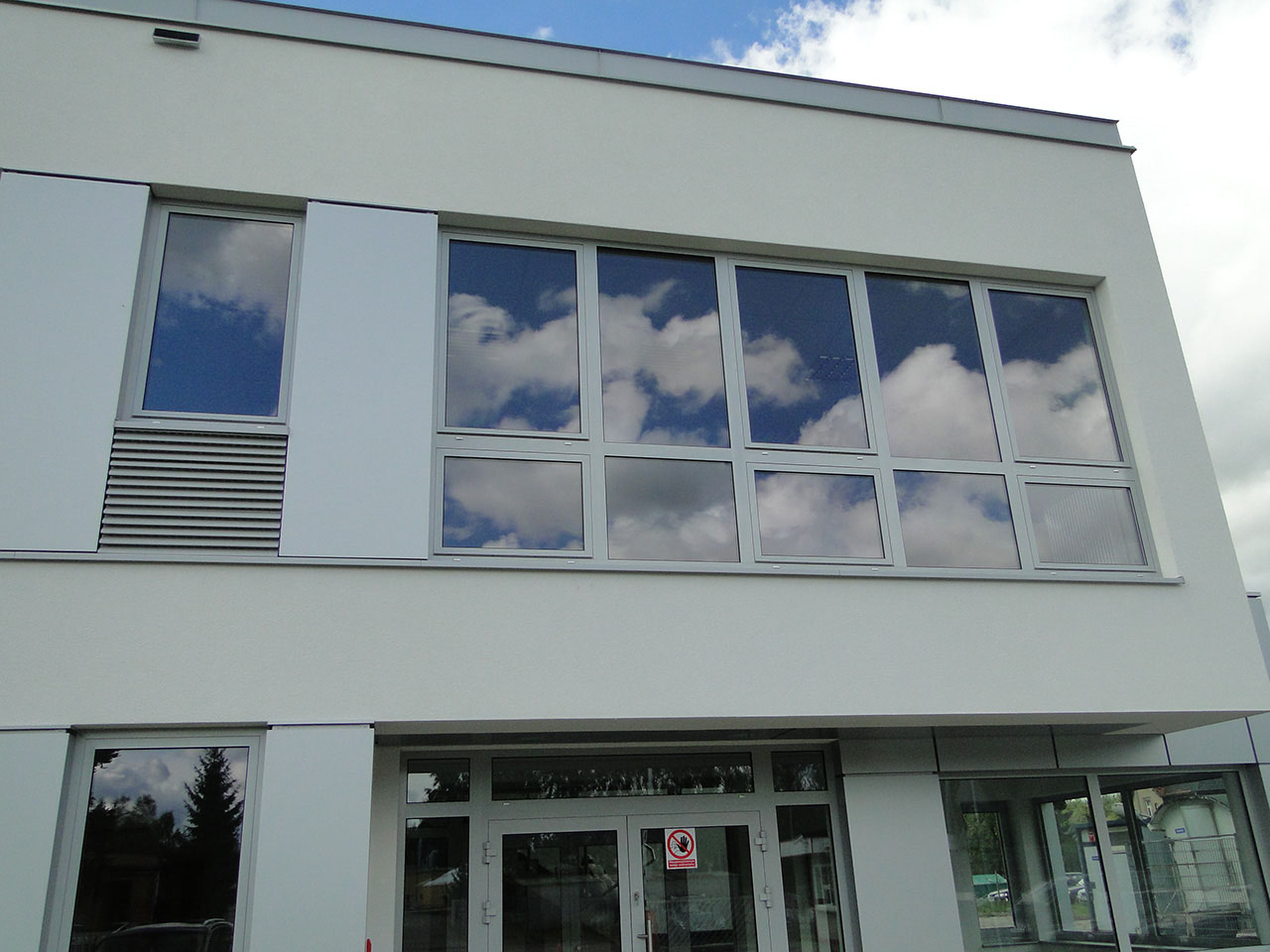

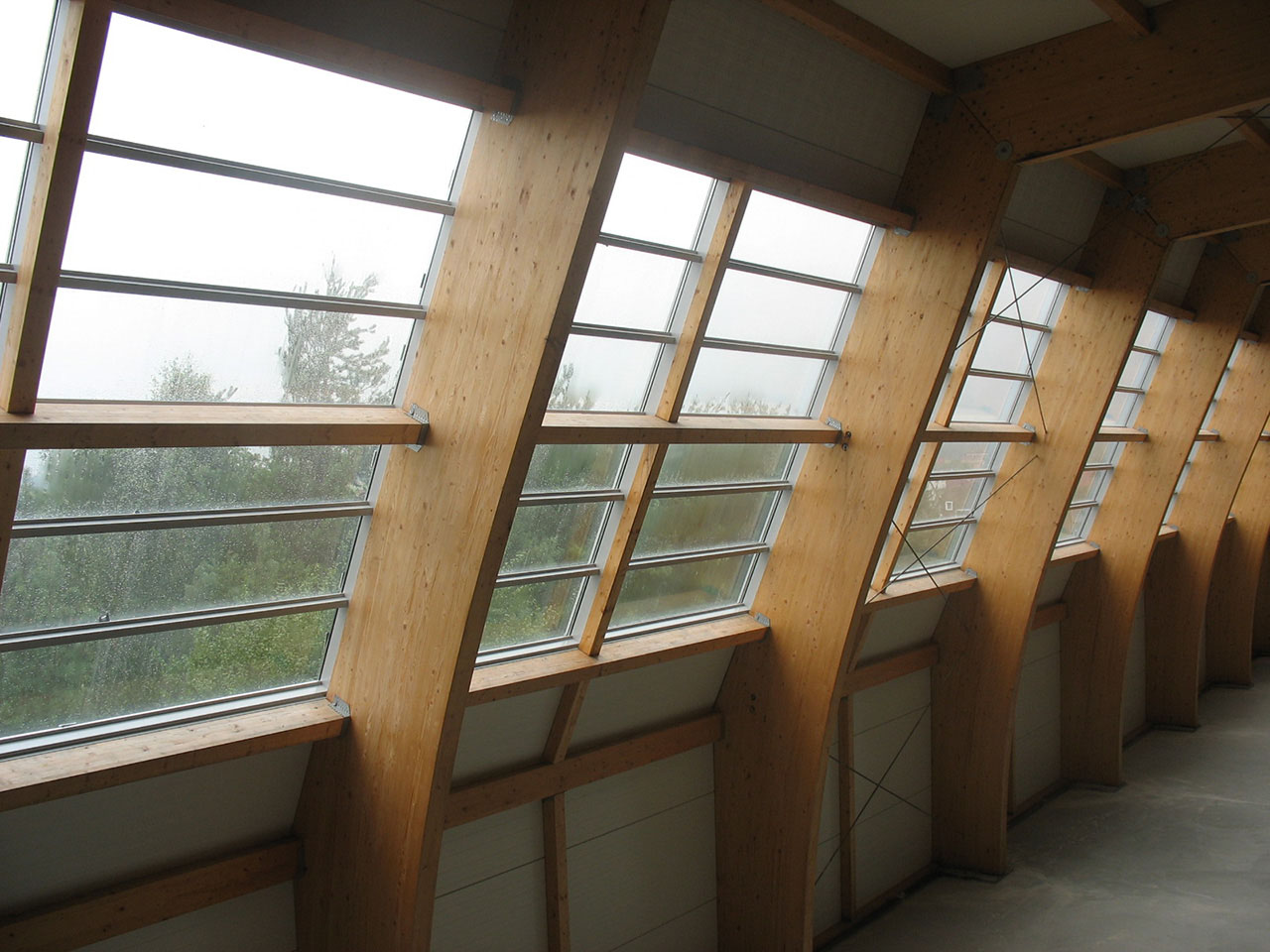

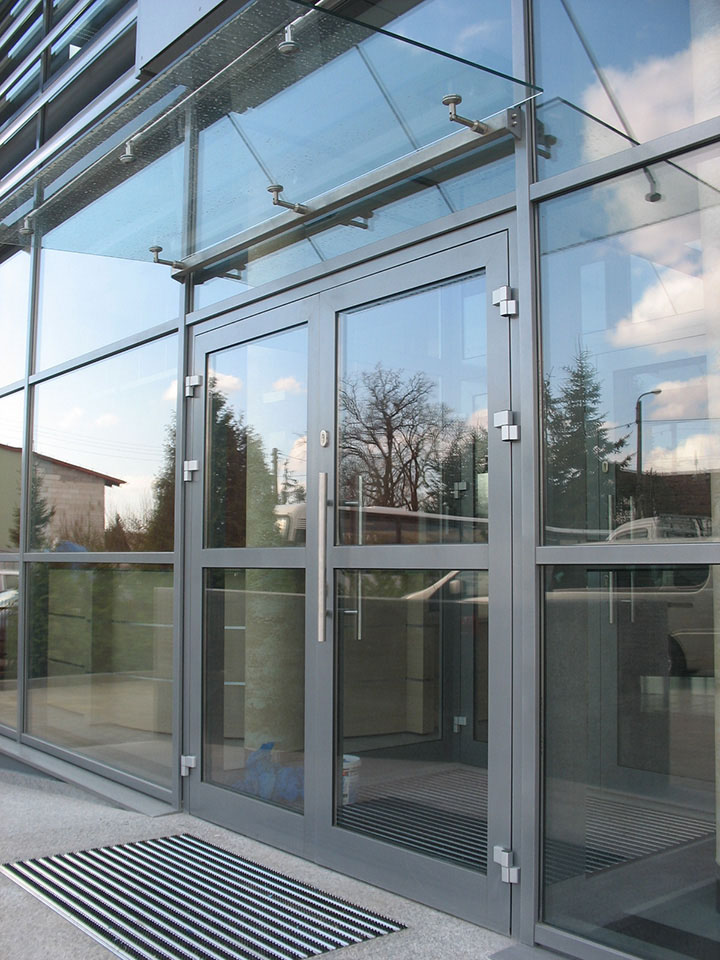

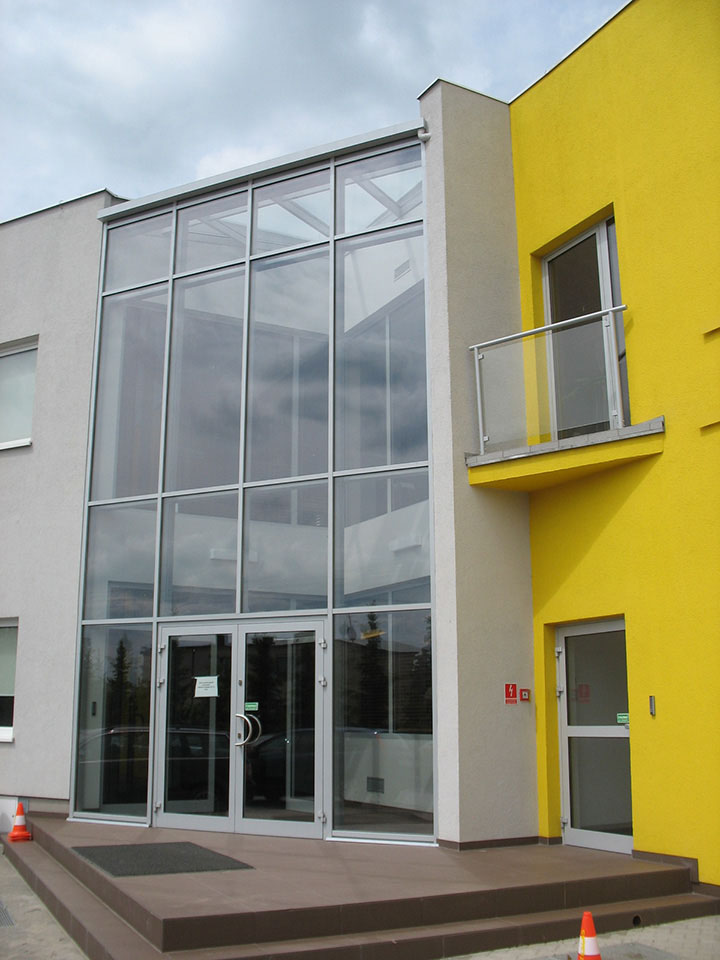

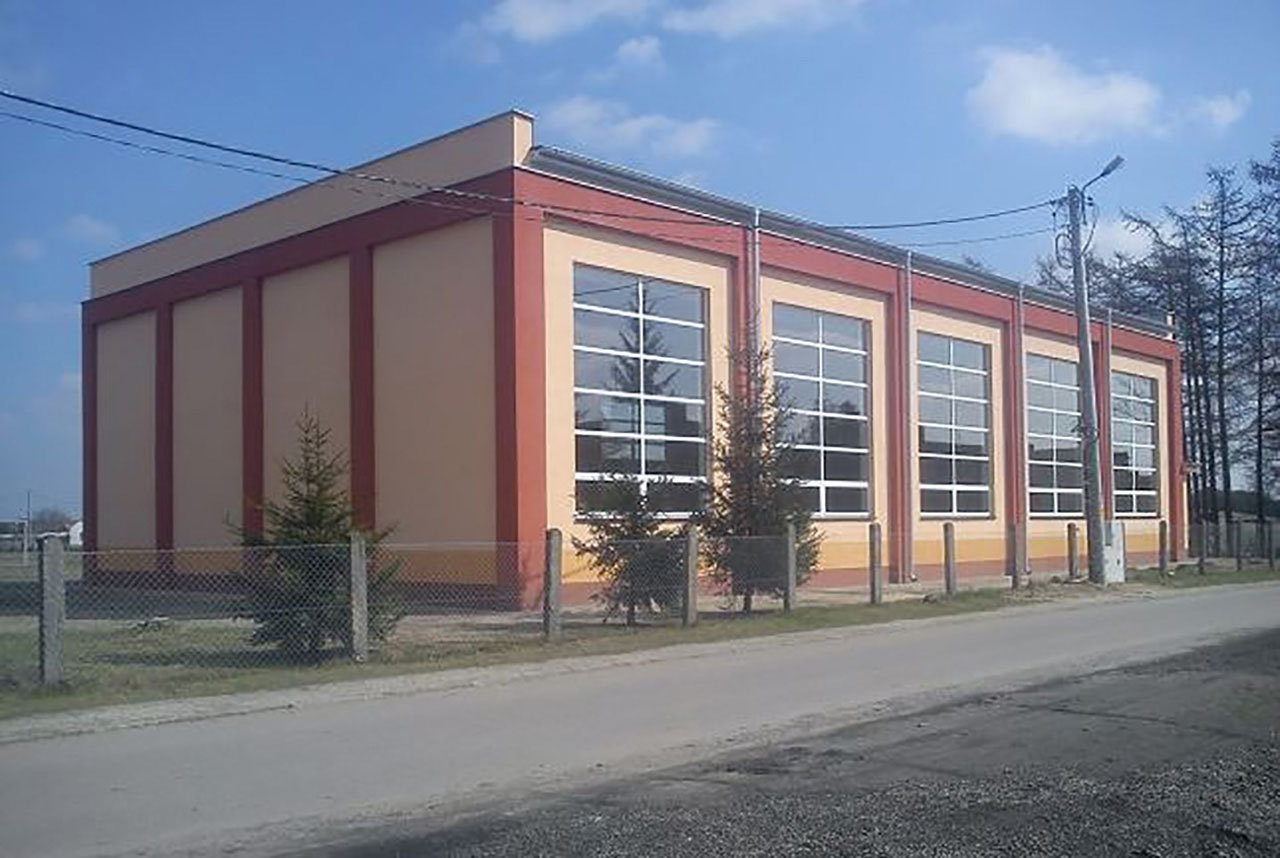

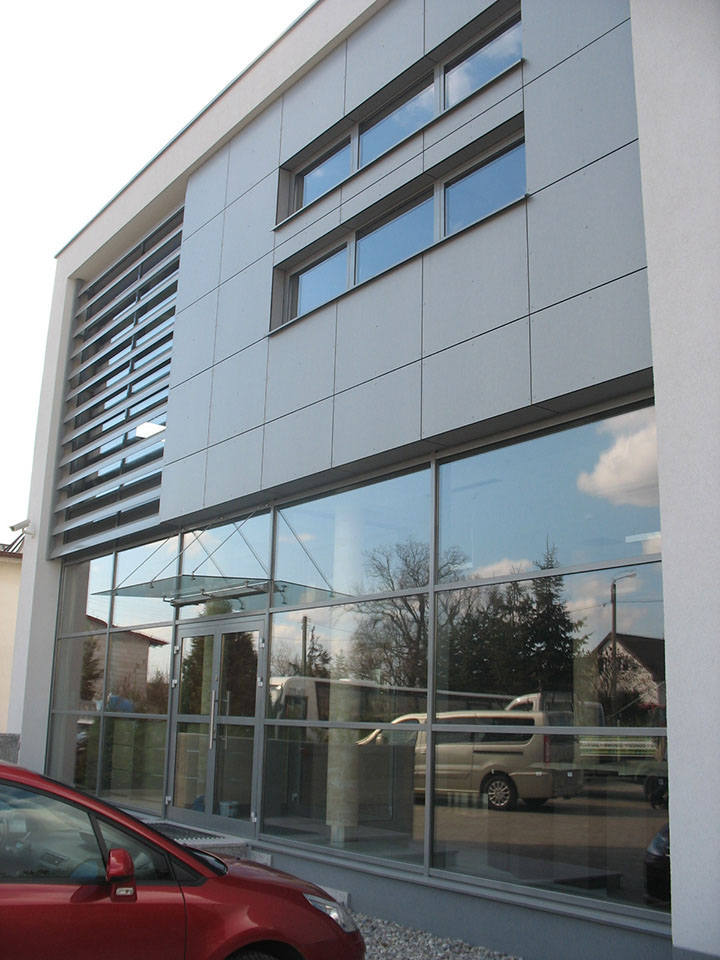

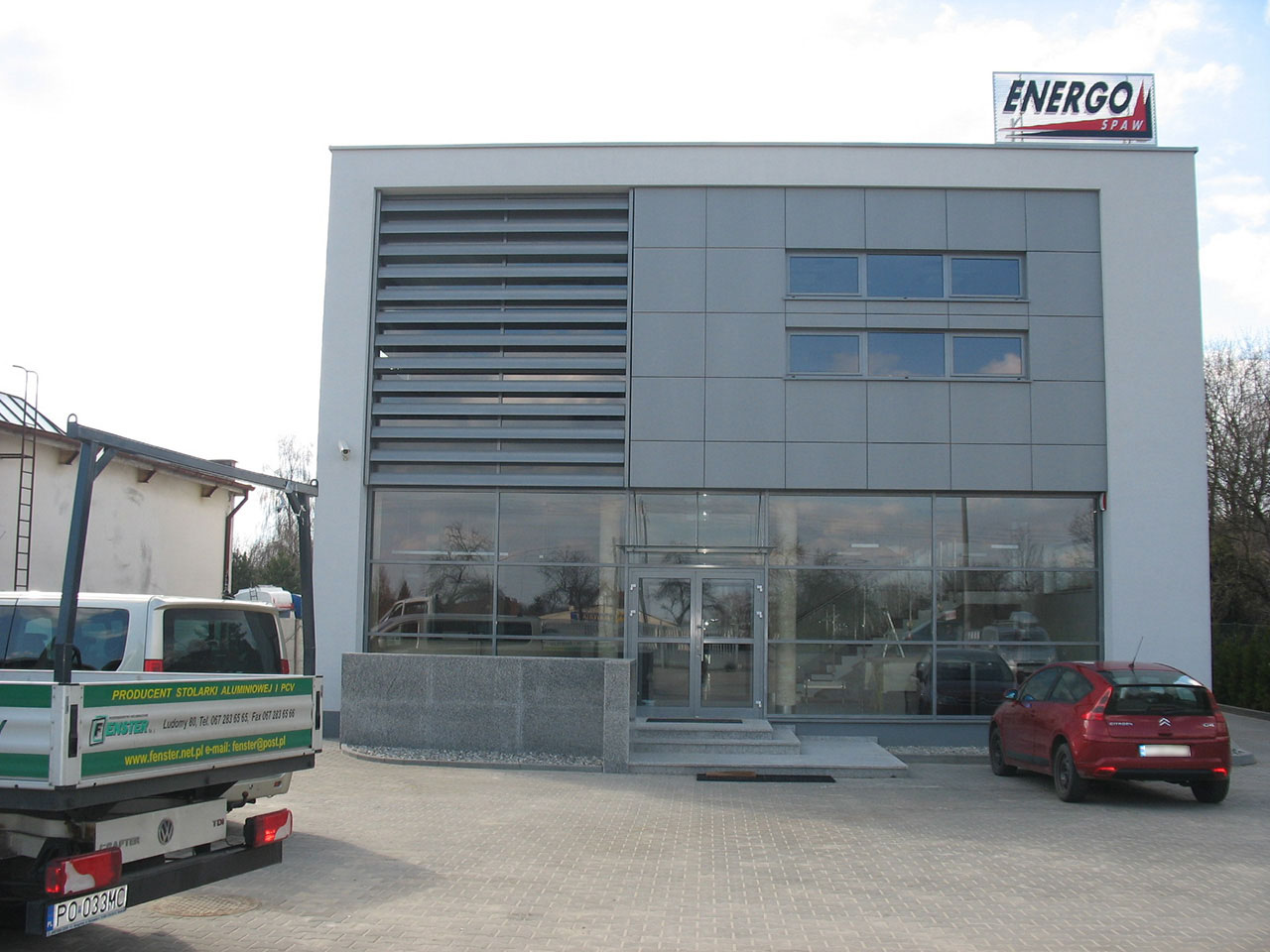

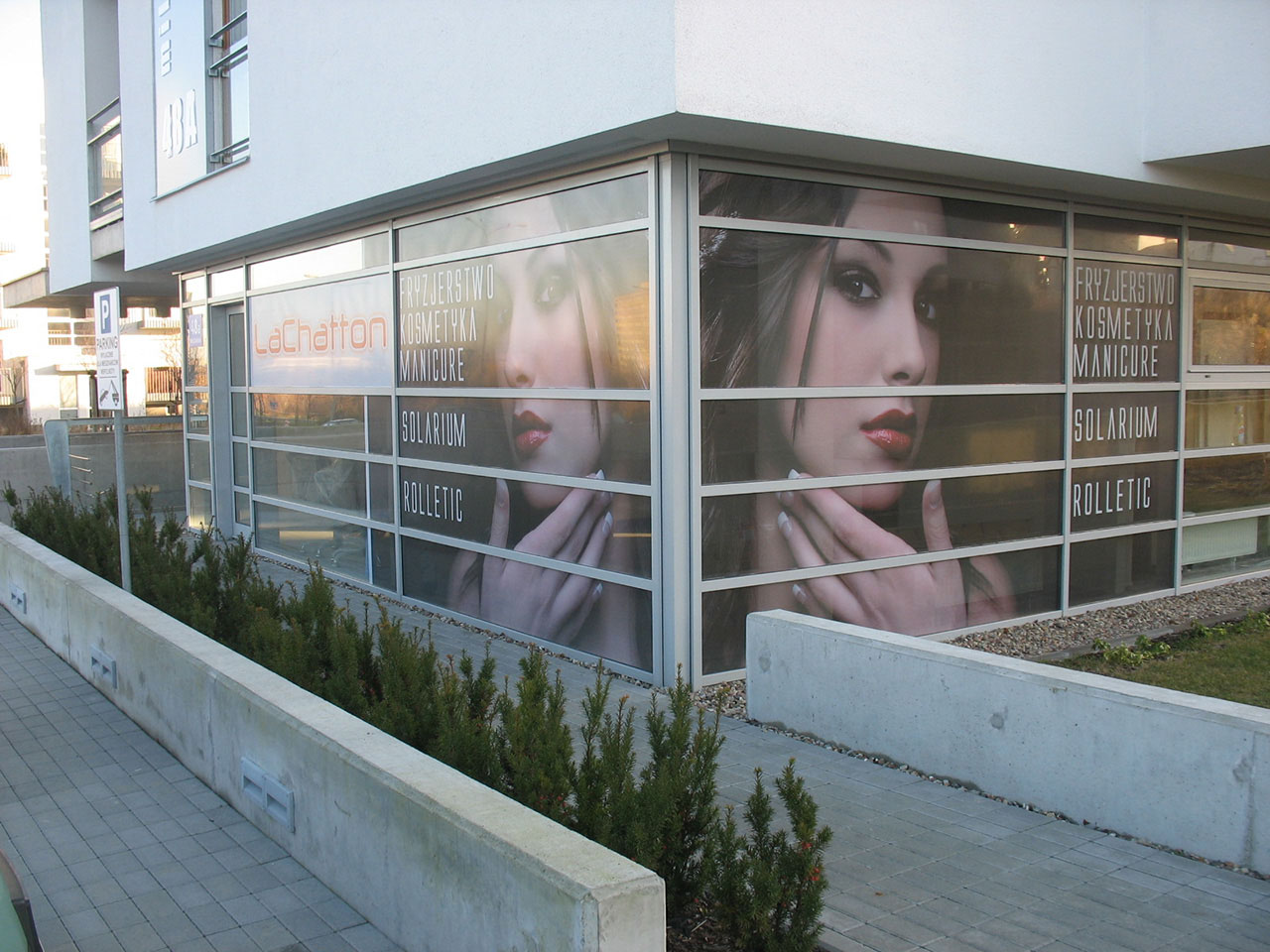

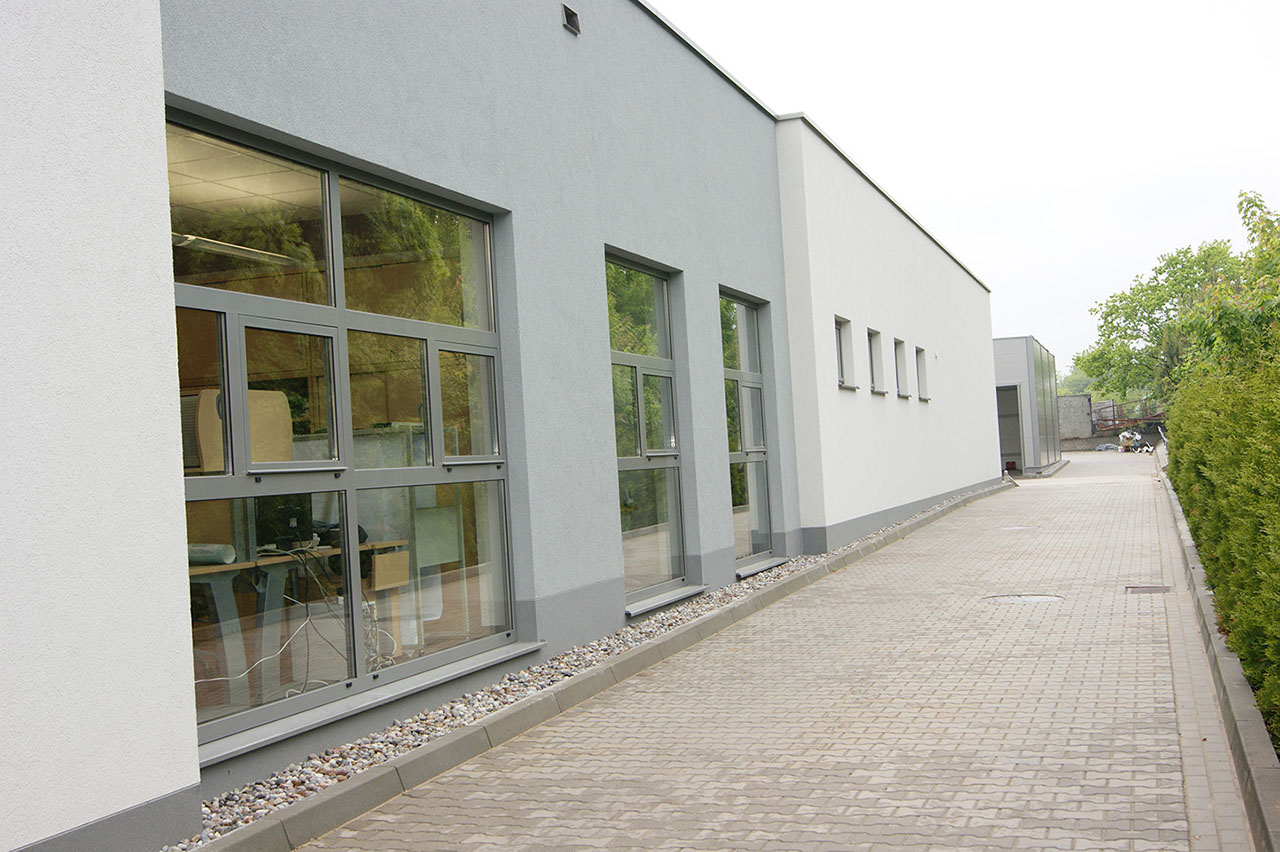

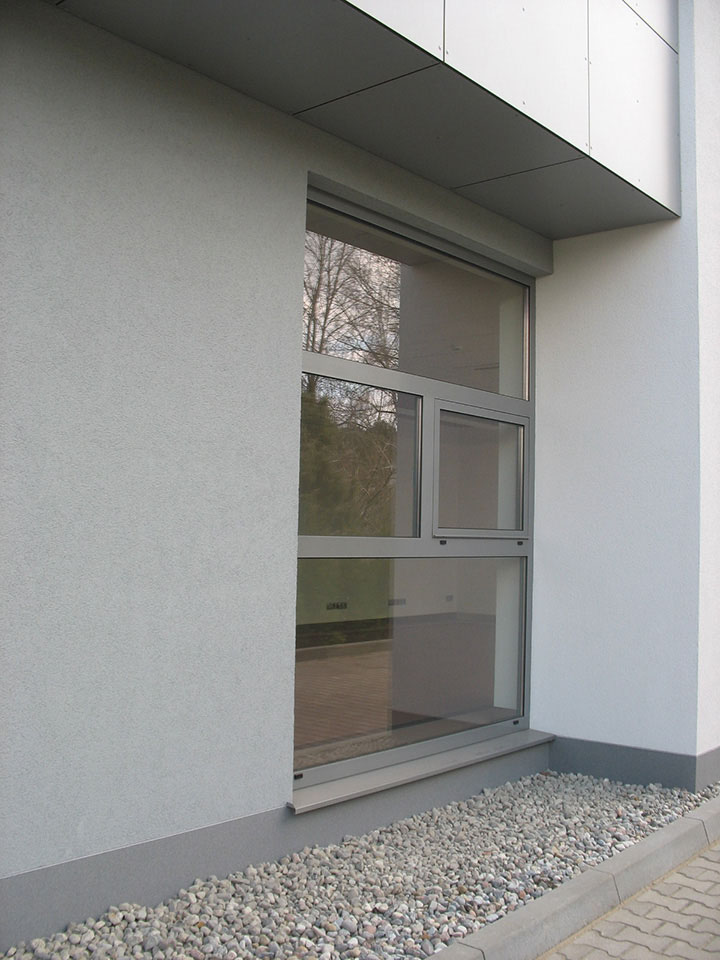

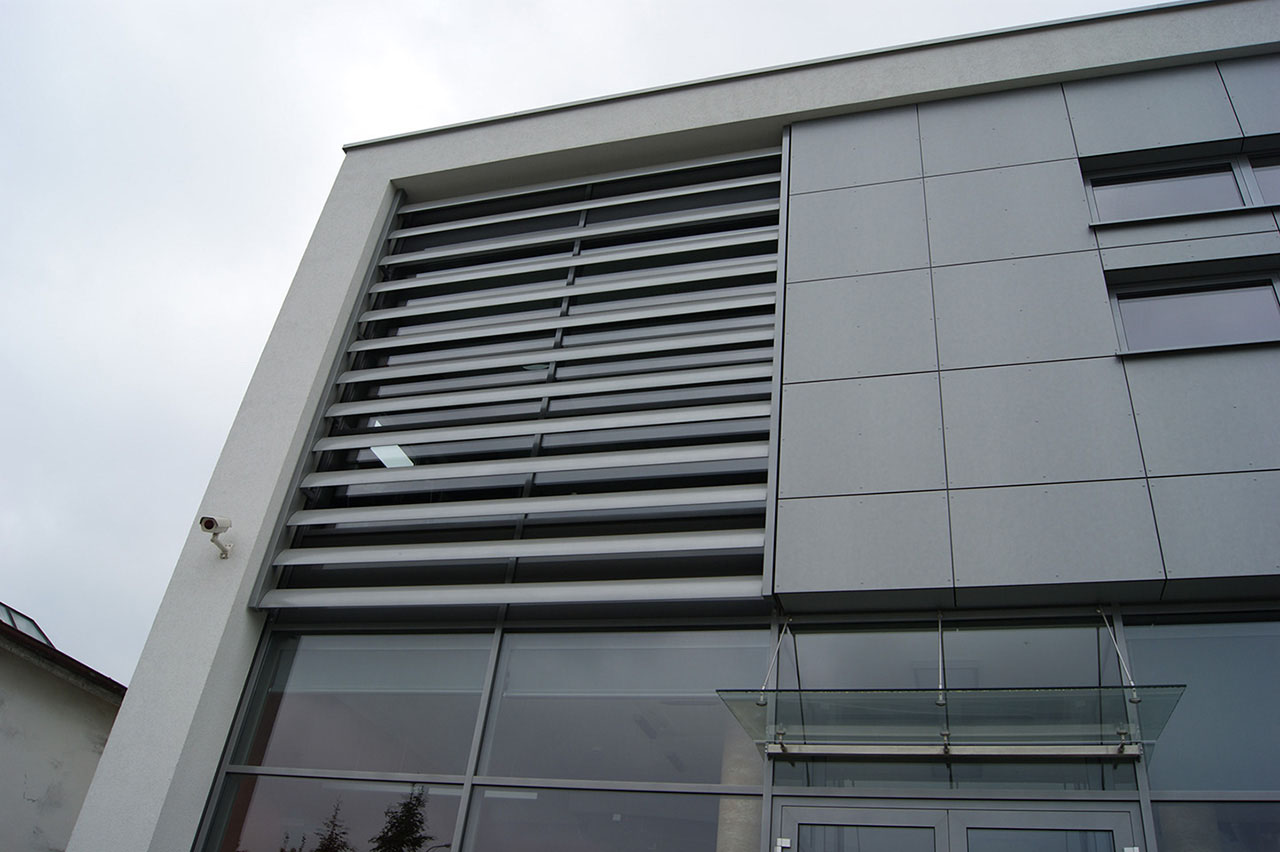

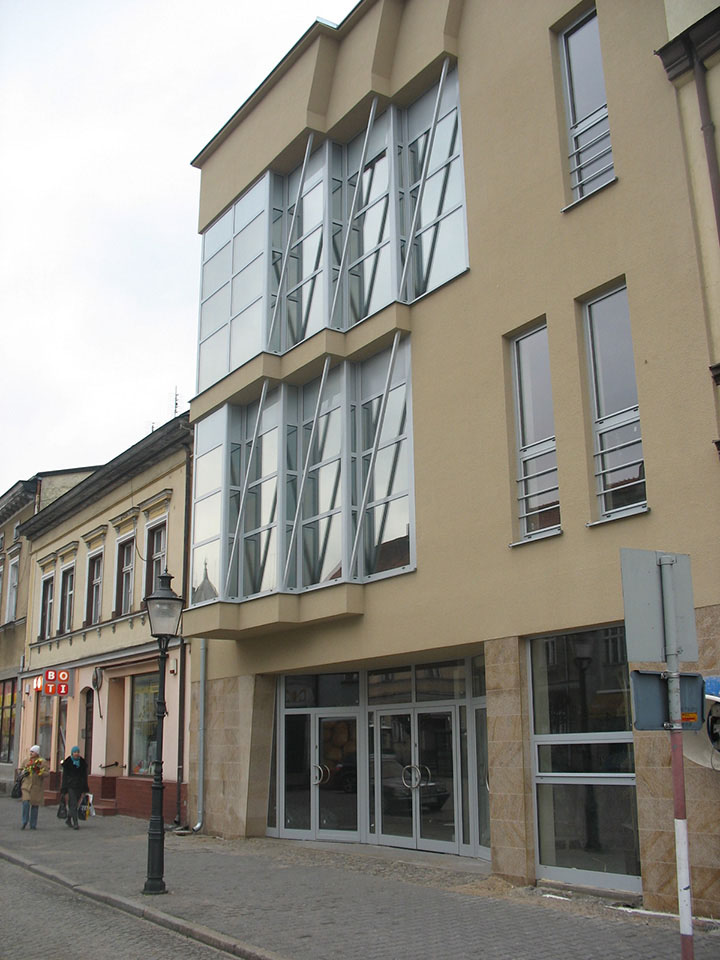

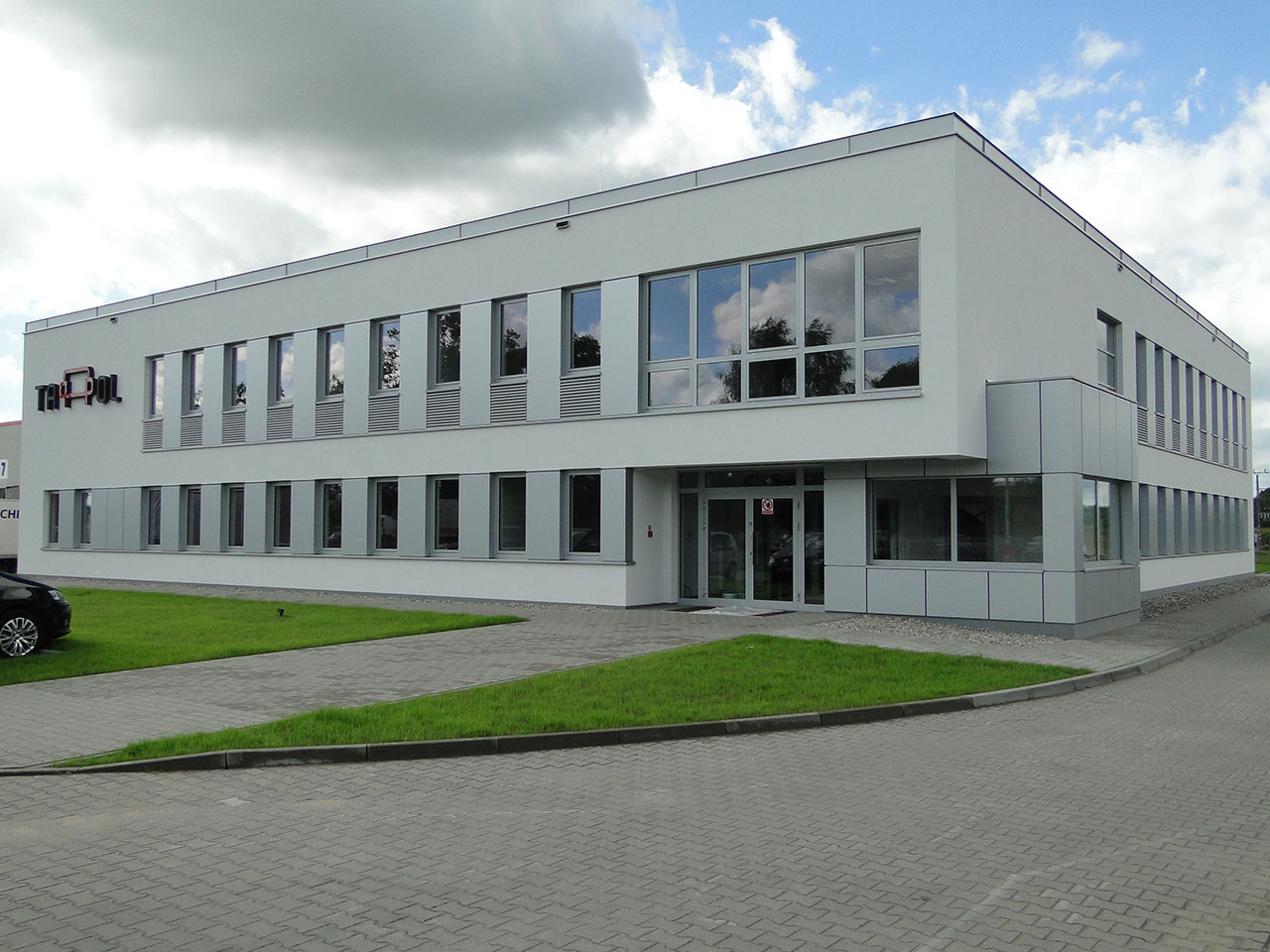

Galeria
