W naszej ofercie znajduje się kilka systemów aluminiowych pozwalających tworzyć przegrody ognioodporne w klasie do EI120.

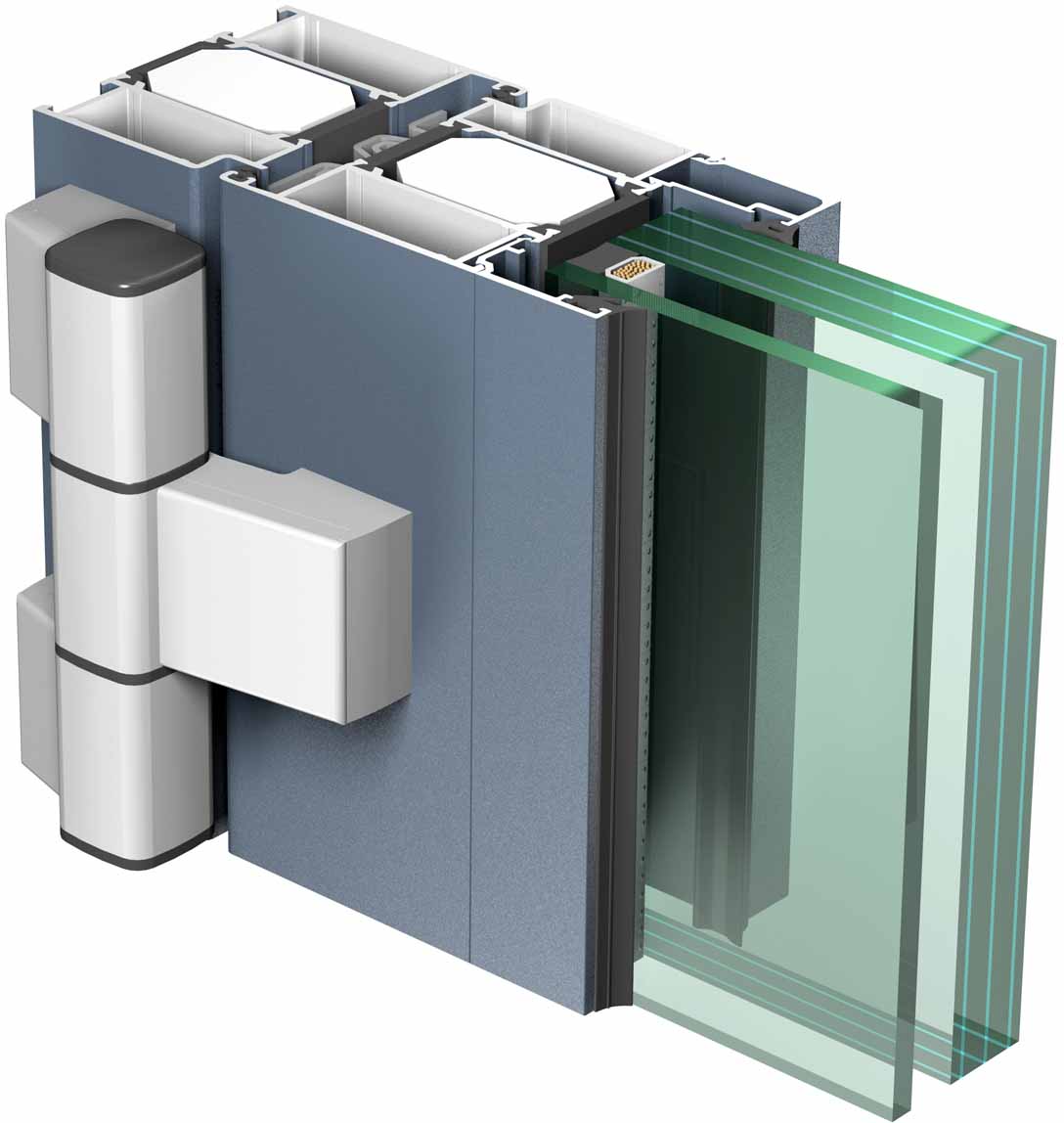

SAPA SFB2074
DRZWI PRZECIWPOŻAROWE EI15-EI60, SAPA SFB 2074
System przeciwpożarowych drzwi SFB 2074 został zaprojektowany na bazie standardowej konstrukcji Thermo 74, o głębokości konstrukcyjnej kształtowników 74 mm.
System Thermo 74 charakteryzuje się bardzo wysoką izolacyjnością termiczną i akustyczną. Jego konstrukcje znane są z dużej sztywności, wytrzymałości i trwałości.
Odporność ogniową systemu uzyskano m.in. dzięki wprowadzeniu w komory profili wkładów izolujących (gips/glinokrzemiany) i przetestowano w klasach odporności ogniowej EI 15, EI 30, EI 45, EI 60 oraz dymoszczelności.
Elementy drzwiowe rozwierane dostępne są jako drzwi jednoskrzydłowe, o maksymalnych wymiarach 1400/2500 lub dwuskrzydłowe 2500/2500.
Grubość oszklenia może wynosić od 8 mm (szyba pojedyncza w klasie EI 15) do 47 mm (szyby zespolone).

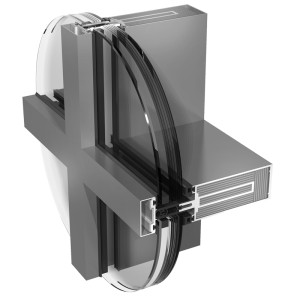

PONZIO PF 152 PPOŻ
System ścian osłonowych słupowo-ryglowych PF 152 o odporności ogniowej. System otrzymał klasyfikację w zakresie odporności ogniowej ścian osłonowych w pełnej konfiguracji. Po przeprowadzeniu badań przy nagrzewaniu od strony wewnętrznej i zewnętrznej, został zakwalifikowany do klasy EI 60 oraz EI 30. W systemie można wykonywać przeciwpożarowe ściany osłonowe z pasami międzykondygnacyjnymi przeszklonymi i nieprzeziernymi. Jako wypełnienia przezroczyste mogą być stosowane szyby ogniochronne klasy EI 30 lub EI 60 (pojedyncze lub w zespoleniu) większości producentów dostępnych na rynku.
Wewnętrzne aluminiowe kształtowniki wzmacniające z wkładami ogniochronnymi wraz ze specjalnymi złączkami rygiel-słup zapewniają nośność konstrukcji w warunkach pożaru. Taśmy pęczniejące chronią przekładki termiczne oraz uszczelniają połączenia pomiędzy konstrukcją a szybami, lub innymi wypełnieniami nieprzezroczystymi, tworząc element o odporności i izolacyjności ogniowej. Istnieje możliwość wykonania konstrukcji fasadowej z drzwiami o odporności ogniowej, zarówno jedno jak i dwuskrzydłowymi.
Dopuszczenia
1561/10/RO3NP „Klasyfikacja w zakresie odporności ogniowej ścian osłonowych systemu Ponzio PF 152 w konfiguracji pełnej i częściowej firmy Ponzio Polska Sp .z o.o.”

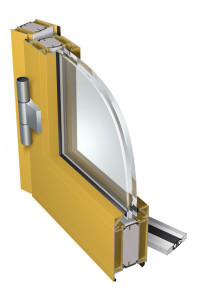

PONZIO PE 78 EI
System o trzykomorowej konstrukcji przeznaczony do wykonywania wewnętrznych i zewnętrznych przegród przeciwpożarowych.
PE 78EI pozwala na wykonywanie jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych. W systemie zastosowano przekładki termiczne o szerokości 35 mm. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm (dla EI 120 – 89 mm).
Dzięki trzykomorowej budowie i dodatkowym elementom wzmacniającym, system pozwala na wykonywanie konstrukcji o dużych gabarytach.
W systemie zastosowane są dwa typy wkładów ogniochronnych: wkłady gipsowe oraz wkłady glinokrzemianowe. System pozwala na wykonywanie konstrukcji dymoszczelnych.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1
Dopuszczenia i świadectwa jakości
APROBATA TECHNICZNA ITB AT-15-7540/2013
„DRZWI PRZECIWPOŻAROWE ORAZ ZESTAW WYROBÓW DO WYKONYWANIA PRZECIWPOŻAROWYCH ŚCIAN WEWNĘTRZNYCH I ZEWNĘTRZNYCH SYSTEMU PONZIO PE 78EI Z KSZTAŁTOWNIKÓW ALUMINIOWYCH Z PRZEKŁADKĄ TERMICZNĄ”
Klasyfikacja ogniowa: EI 15, EI 30, EI 45, EI 60, EI 90, EI 120
ALUPROF MB-SR50 EI
System ściany słupowo-ryglowej MB-SR50 EI służy do wykonywania lekkich ścian osłonowych i wypełniających przeciwpożarowych w klasie odporności ogniowej EI15, EI30, EI45, EI60 według norm PN-EN 1364-3 i PN-EN 1364-1, oraz przeszklonych przykryć dachowych w klasie odporności ogniowej REI20 / RE30 według normy PN-EN 1365-2. System jest klasyfikowany jako nie rozprzestrzeniający ognia (NRO).
W konstrukcji MB-SR50 EI wykorzystane zostały profile podstawowego systemu fasadowego MB-SR50: słupy o głębokości od 85÷225 mm oraz rygle o głębokości od 65÷185 mm. Widok fasady przeciwpożarowej nie odbiega od systemu bazowego. W celu uzyskania odporności ogniowej słupy i rygle zostały wyposażone w specjalne wkłady ogniochronne. Taki wkład składa się z kształtownika aluminiowego pełniącego rolę wzmocnienia, osłoniętego płytami z materiałów ogniochronnych. Szyby lub inne wypełnienia ognioodporne osadzone są we wrębach ukształtowanych z profili słupów i rygli oraz listwy dociskowej. Dla osiągnięcia optymalnej izolacji termicznej i akustycznej w konstrukcji funkcjonuje ciągła przekładka termiczna, wykonana z materiału HPVC, oraz profilowane uszczelki przyszybowe z EPDM. Dodatkowo na bocznych powierzchniach izolatora zastosowana jest ogniochronna taśma, która pod wpływem wysokiej temperatury pęcznieje i wypełnia przestrzeń pomiędzy wypełnieniami fasady. Listwa dociskowa zamocowana jest do kształtowników nośnych poprzez wkręt i podkładkę ze stali nierdzewnej. Taki system szklenia zapewnia uzyskanie odpowiednich parametrów technicznych fasady oraz zabezpiecza szyby lub inne wypełnienia przed wypadnięciem z ramy podczas pożaru.
Konstrukcja przeciwpożarowego systemu słupowo-ryglowego pozwala na stosowanie połączeń kątowych do ±7,5° na stronę oraz budowę fasad odchylonych od pionu o kąt ±15°, bazujące na niej przeszklenia dachowe mogą mieć natomiast pochylenie o kącie od 0 do 80°. Istnieje także możliwość montażu drzwi systemu MB-78EI w fasadach słupowo-ryglowych, z zachowaniem odporności ogniowej całej konstrukcji w klasach EI30 lub EI60.

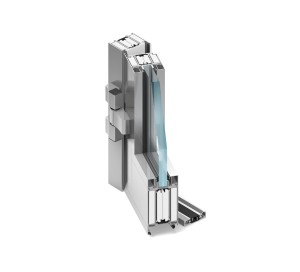

ALUPROF MB-78EI
System MB-78 EI służy do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych z drzwiami jedno- i dwuskrzydłowymi o klasie odporności ogniowej EI 15, EI 30, EI 45, EI 60 lub EI 90, według normy PN-EN 13501-2:2010. Liczne badania i obliczenia dowiodły także, że wykonane z tego systemu wyroby posiadają bardzo dobrą izolacyjność termiczną (Uf od 1,60 W/m2K) i akustyczną (do 40 dB). Z uwagi na swoje właściwości, zoptymalizowanie technologii i kosztów produkcji, kompatybilność z innymi systemami okienno-drzwiowymi ALUPROF oraz konsekwentny rozwój techniczny jest on w swojej klasie produktem bardzo popularnym i stosowanym na rynku budowlanym w szerokim zakresie.
Konstrukcja systemu MB-78EI oparta jest o izolowane termicznie profile aluminiowe, których głębokość wynosi 78 mm. Charakteryzują się one niską wartością współczynnika przenikania ciepła dzięki zastosowaniu w ich budowie m.in. specjalnych profilowanych przekładek termicznych o szerokości 34 mm. Odporność konstrukcji na wysoką temperaturę zapewniają specjalne elementy izolacji ogniowej GKF lub CI wprowadzone w komory wewnętrzne profili i w przestrzenie izolacyjne między profilami oraz stalowe akcesoria i łączniki.
Grubość wypełnień w systemie MB-78EI wynosi od 6 do 49 mm. Wypełnienia mogą stanowić wszystkie typowe szyby ognioodporne, a także warstwowe elementy nieprzezierne złożone z blachy i odpowiednich płyt zapewniających wymaganą ochronę przeciwpożarową. W ramach tego systemu można też uzyskać konstrukcje dymoszczelne.
Zakres dopuszczalnych gabarytów konstrukcji obejmuje przegrody stałe o wysokości do 4 m oraz drzwi przymykowe o wymiarach skrzydła do 1,4 x 2,5 m. Drzwi systemu MB-78EI mogą być montowane zarówno indywidualnie, w ramach większych konstrukcji przeszklonych ścianek, jak i w fasadach przeciwpożarowych systemów MB-SR50EI oraz MB-SR50N EI. Duże możliwości konstrukcyjne, swoboda doboru różnych zawiasów, zamków, samozamykaczy i innych okuć oraz zoptymalizowana technologia produkcji to nie jedyne zalety tego systemu. Pozwala on także na wykonywanie automatycznie przesuwanych drzwi MB-78EI DPA o klasie odporności ogniowej EI15 lub EI30, jest również podstawą konstrukcji ścianek MB-118EI, umożliwiających uzyskanie odporności ogniowej w klasie EI120.
System MB-78EI jest objęty aprobatą techniczną ITB nr AT-15-6006/2012 oraz brytyjskim certyfikatem CERTIFIRE nr CF 513.

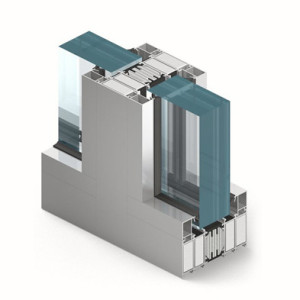

ALUPROF MB-118 EI
System ścianek przeciwpożarowych MB-118 EI służy do wykonywania przegród przeciwpożarowych o klasie odporności ogniowej EI120. System jest sklasyfikowany jako nierozprzestrzeniający ognia (NRO). Jego konstrukcja jest technicznie powiązana z systemem ścianek przeciwpożarowych z drzwiami MB-78EI, co oznacza wiele wspólnych elementów składowych (m.in. listwy przyszybowe, wkłady chłodzące, taśmy pęczniejące, uszczelki i większość akcesoriów), a także analogiczną do bazowego systemu technologię produkcji i montażu.
System MB-118EI jest oparty o izolowane termicznie pięciokomorowe profile aluminiowe o głębokości konstrukcyjnej 118 mm. W komory wewnętrzne profili jak i w przestrzenie izolacyjne między profilami wprowadza się elementy izolacji ogniowej. Na zewnętrznych powierzchniach montuje się dodatkowo taśmy pęczniejące, a całość konstrukcji uzupełniają akcesoria stalowe łączące obie części profili. Wypełnienia w przegrodach systemu MB-118EI mogą mieć grubość od 48 do 84 mm. Dzięki symetrycznej budowie wykonane z niego konstrukcje zachowują ognioodporność w klasie EI120 zarówno w sytuacji oddziaływania ognia od strony zewnętrznej jak i wewnętrznej. Ważną cechą, wpływającą na funkcjonalność tych przegród przeciwpożarowych jest możliwość montowania w nich drzwi MB-78EI.
System MB-118EI jest objęty aprobatą techniczną ITB nr AT-15-9186/2013
